复合材料力学基础知识。值得收藏!

   日期:2021-04-19     来源:复材网    浏览:409    评论:0
核心提示:1、名词术语  (1) 各向同性:材料性能与方向无关的一种特性。  (2) 各向异性:材料性能因方向不同而改变的一种特性。  (3)
 1、名词术语
  (1) 各向同性:材料性能与方向无关的一种特性。
  (2) 各向异性:材料性能因方向不同而改变的一种特性。
  (3) 正交各向异性:材料具有三个互相垂直的弹性对称平面的特性,这些平面的法线方向称为材料主方向。
  (4) 横向各向同性:具有正交各向异性特性的材料,若有一个各向同性平面时,称之为横向各向同性。单向复合材料即具有此种特性。
  (5) 耦合:外力引起与其不对应的摹本变形的效应称为耦合。
  (6) 拉剪耦合、拉弯耦合、弯扭耦合:分别指由正应力引起剪应变的耦合,由正应力引起弯曲应变的耦合;由弯矩引起扭转应变的耦合。三者均为各向异性材料所特有。
  (7) 正轴:与材料主方向重合的参考坐标轴。
  (8) 偏轴:与构料主方向不重合,有一个偏转角的参考坐标轴。
  (9) 铺层:复合材料制件中一层单向带或织物称为一个铺层,是复合材料制件中一个基本单元。
  (10) 层合板:由单向或多向铺层压制而成的复合材料板。
  (11) 铺向角(铺层角):每一铺层的纤维方向与制件参考坐标X轴之间的夹角,由X轴到纤维方向逆时针旋转角度为铺层角。
  (12) 铺层组:一组具有相同铺层角的连续铺层。
  (13) 铺层顺序:铺贴中具有各种不同铺向角的铺层的排列次序。
  (14) 子层合板:在层合板内一个多次重复的多向铺层组合。
  (15) 对称层合板:全部铺层及其各种特性和参数相对于板的几何中面对称的层合板。
  (16) 均衡层合板:铺层的各种特性和参数相同,铺向角为-θ和θ的铺层数相等的层合板,且可包含任意数量的0°层和90°层。如[45°/-45°],[0/45°/90/-45°]。
  (17)  均衡对称层合板:即均衡又对称的层合板。如[45°/-45°]。
  (18) 正交层合板:只有0°和90°铺层的双向层合板,如[0°/90°]。
  (19) 斜交层合板:只含有-θ和θ铺层的双向层合板,如[45°/-45°]。
  (20) 准各向同性板:面内各个方向的弹性常数相同的对称层合板,如[30/60/一30/一60]。
  (21)n/4层合板:具有四个铺层方向,彼此相隔45°(即n/4),且各铺层组可具有任意厚度的对称层合板。如[0/45/90/一45/0]。
  (22) 一般层合板:主要是指非对称层合板,还可以包括有不同层板组成的组合式层合板,或有不同铺层材料组成的混合式层合板。如[0/45/一45/45/90/0]。
  (23) 层间应力:除层板的三个面内应力分量外,沿两个铺层之间的界面上产生的、与厚度方向有关的三个应力分量,zx,τzy,σz。其中两个剪切分量称层间剪应力,也称横向剪应力。
  (24) 失效准则:复杂应力—应变状态下,材料失效的判据。
  (25) 许用值:计算中允许采用的材料性能值,由一定的试验数据确定。
  (26) 强度比:材料的强度极限与结构所受对应应力之比。

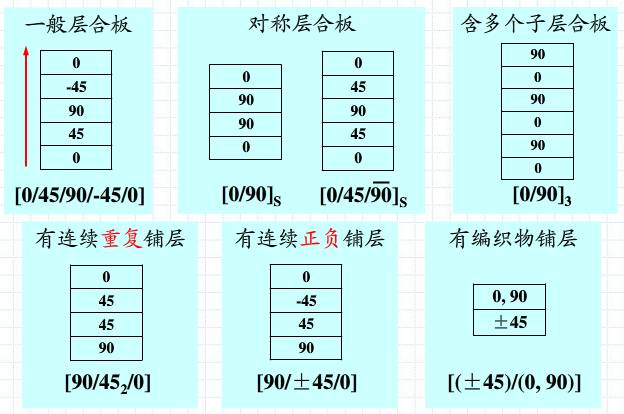

2、层合板的表示法
  (1) 一般层合板:每一铺层的方向用纤维与x轴的夹角示出,彼此用“/”分开,全部用[ ] 括上,并按由下而上或贴膜面向外的顺序写出,如[0/45/30/一45/90]。
  (2) 对称层合板:只写出一半,括号外加下标s。若为奇数层,对称中面铺层上加顶标“一”。如[0/90]s或[0/45/90]s。
  (3) 具有连续重复铺层时:连续铺层的层数用数字下标示出,如[0/45n/90]。
  (4) 由多个子层扳构成时:子层板重复数用数字下标示出,如[0/90]n。
  (5) 由织物铺成的层合板:织物的经纬方向用“( )”示出,如[(土45)/(0,90)]。
  (6) 混杂复合材料层合板:分别用下标表示。C:碳纤维,K;芳纶纤维,G:玻璃纤维.如[0C/45G]。
  (7) 夹层板:用c表示夹芯,下标数字表示夹芯厚度的毫米数,面板铺层表示法同前,如[0/90/Cn]。
