乙烯基树脂具有对增强基材浸润性好、强度高、 韧性好、耐高低温性好等特点。其保留了大部分环氧树脂的性能，并增加了成型速度快的特点，可应用于高性能复合材料中。
不具有羧基，通过异氰酸酯（-NCO）或混合不饱和聚酯来增稠，异氰酸酯增稠性能不稳定，很少得到应用；混合不饱和树脂，可以实现增稠，但乙烯基树脂可能会迁移，性能会受到一定影响。
具有较好的增稠性能，可以应用于SMC&BMC中。

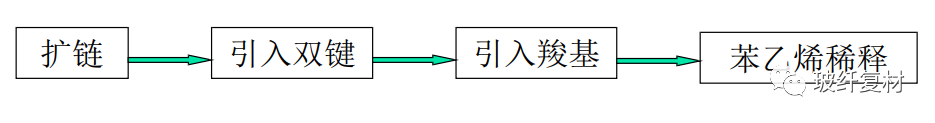

双酚A型乙烯基制备时可用多种扩链剂进行扩链，这就赋予乙烯基树脂不同的功能。
高强度制品、轻度腐蚀制品、耐盐雾制品、耐海水制品等。
需要考虑树脂、收缩剂种类和比例，以及增强材料种类和含量。 还要考虑成型工艺性。

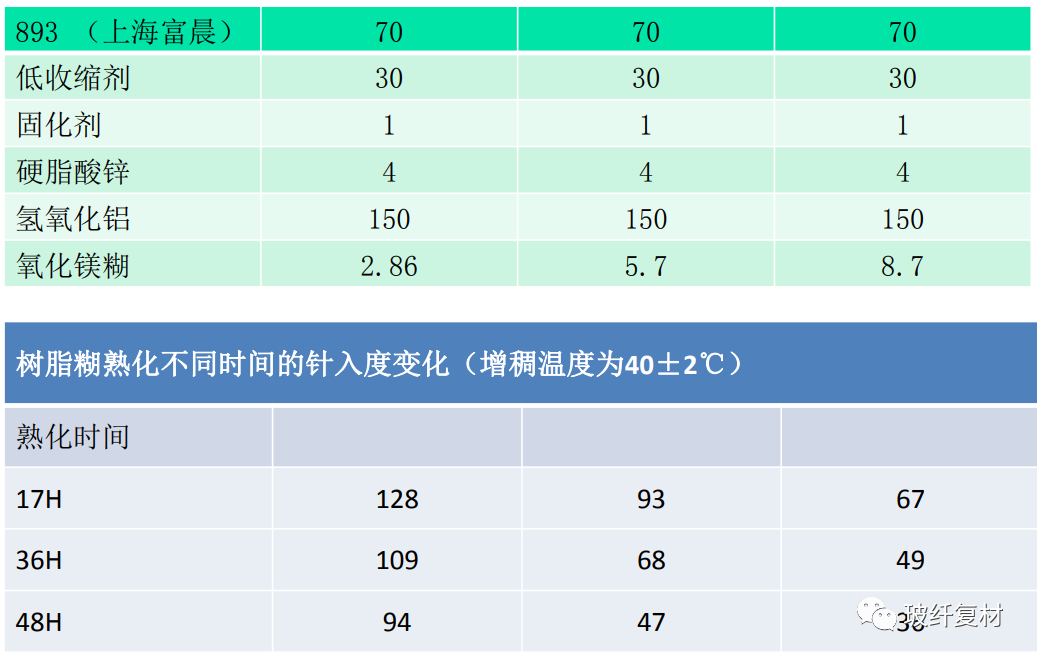

双酚A型乙烯基树脂增稠较慢，当氧化镁为1%时，即使增稠时间加长也达不到增稠效果。当氧化镁的量加到2倍或3倍时，增稠度能够满足模压要求

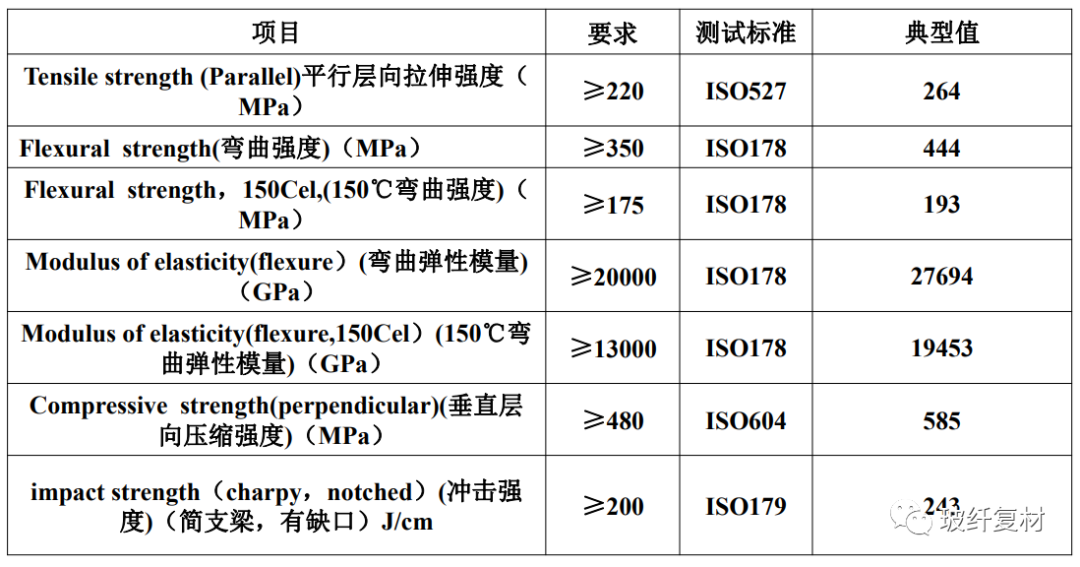

在绝缘板材或结构件中，通常使用热态弯曲强度来表现材料的耐热性。F级在150℃下测试，H级在180℃下测试。

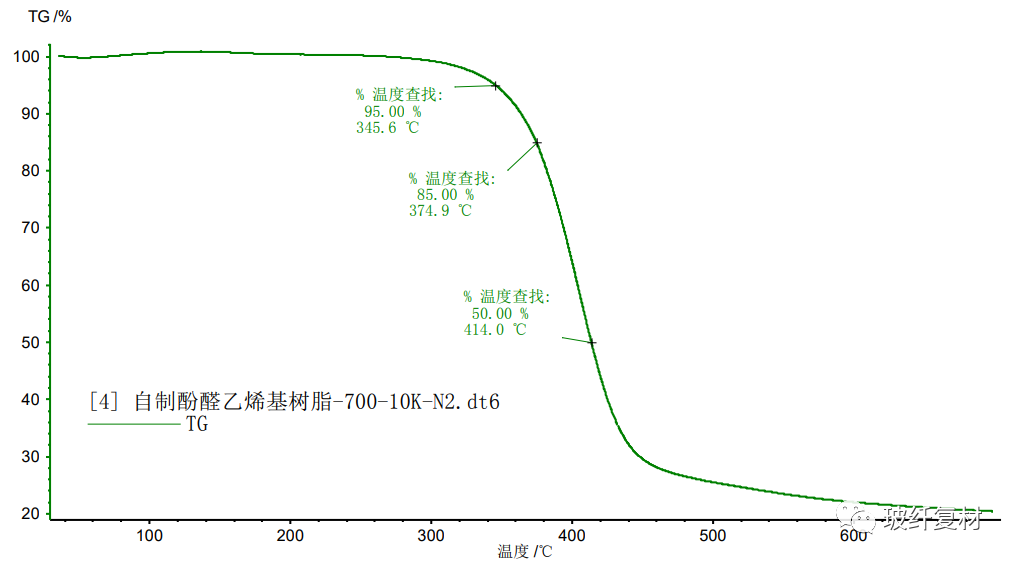

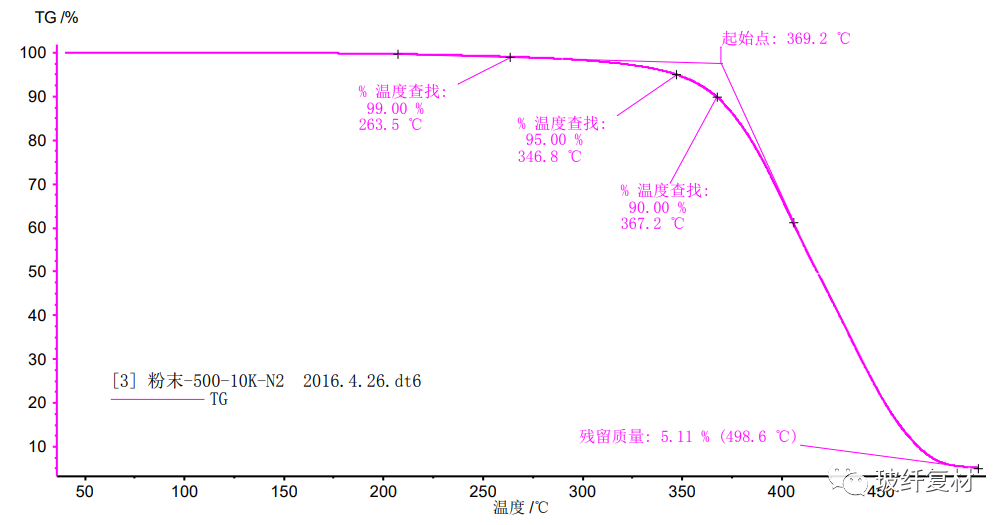

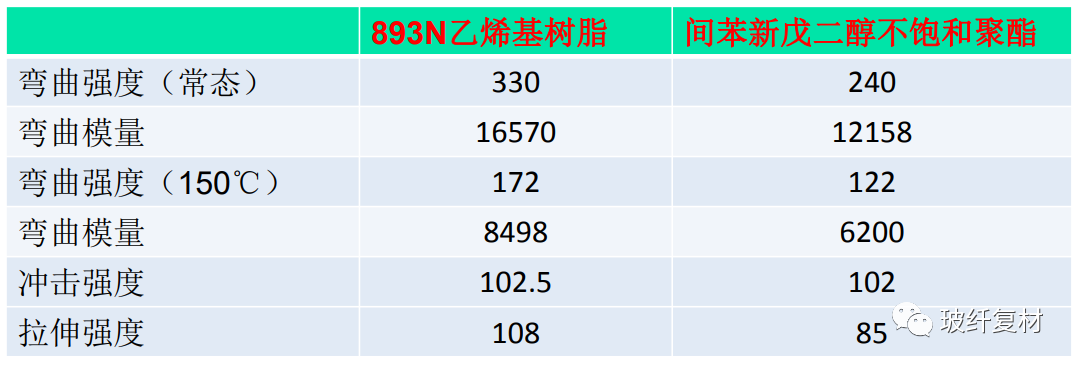

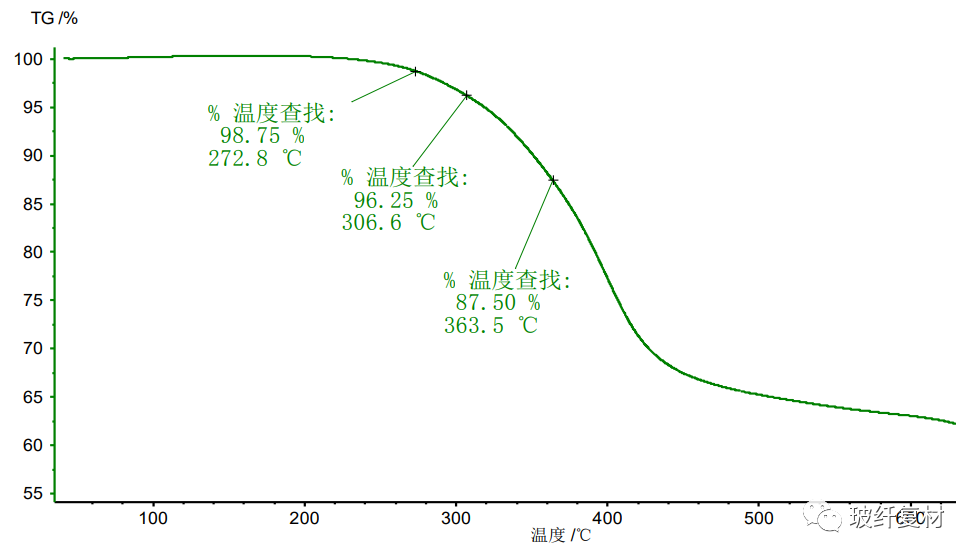

893N属于耐高温树脂，具有较高的残炭率，耐热性极好。因此，在有耐温要求的领域应用较多。
乙烯基树脂增稠性较慢，具有较长的操作时间，温度上升，迅速增稠，达到一定增稠度后，随着增稠时间加长，增稠度变化不明显，趋于稳定。

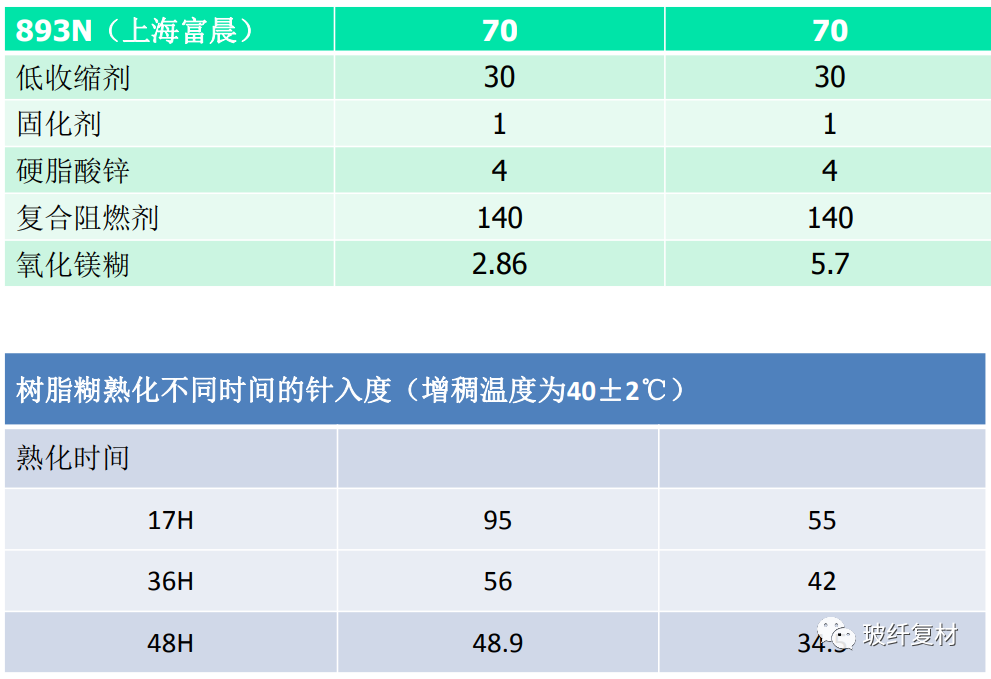

对于增稠性，893和893N均有较好的增稠性，只是增稠剂的含量不同，最终增稠性均能很好的满足压制工艺。
