氢化双酚A环氧树脂最初是由日本东都化成等企业实现了商业化。目前市面上的主要牌号有Epalloy5000、AL-3040、ST-3000、EP-4080、YDH3000、EX-252、XY518、JH3000等，典型指标见下表。
氢化双酚A环氧树脂生产工艺与双酚A环氧树脂生产工艺类似, 其主要工艺过程是由氢化双酚A和环氧氯丙烷在为主要原料，在催化剂（一般为Lewis酸，各家所用的催化剂不同）催化下经过醚化-环化-精制等单元操作完成制备。（见下图）[1-5]，但主要受制于其原材料氢化双酚A迟迟未能实现国产化，另外就是产品规模小导致各生产商以间歇法为主，三废控制程度不高从而导致氢化双酚A环氧树脂价格偏高影响了下游的使用。
近年来随着主要原材料氢化双酚A的大规模国产化，安徽新远、烟台奥利弗、湖北荆洪等国内企业陆续取得技术突破，先后实现了氢化双酚A环氧树脂系列牌号的商业化生产。氢化双酚A环氧树脂凭借其粘接强度高、化学稳定性好、固化收缩小、力学性能优异、绝缘性能好、加工工艺简便等显著特点在胶黏剂，电气绝缘材料等领域得到了较为广泛的应用。然而美中不足的是，据了解目前市面上大部分的氢化双酚A环氧均存在总氯过高的现象（＞15000ppm），这在很大程度上难以满足其在电子领域的应用。针对该问题，2023年3月江苏泰特尔开始了电子级氢化双酚A环氧树脂的研发，历经半年时间尝试了不同的合成路线最终通过公司擅长的环氧化工艺得到了电子级的合格产品（分析指标见下图）。

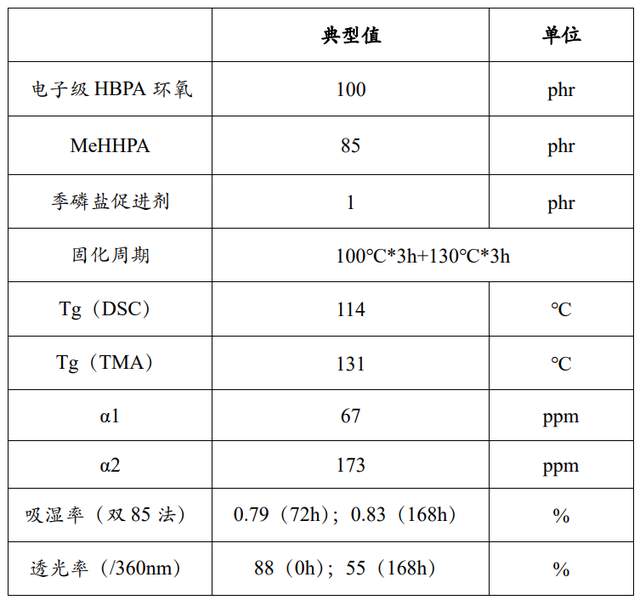

另外，对该环氧的固化性能也做了一些初步测试，性能指标如下表所示[6]：
