MFFD 的焊接左侧机身接头采用 Fraunhofer IWS 开发的 ConTIjoin 工艺制成。
据称是世界上最大的热塑性复合材料(TPC)飞机结构的左侧纵向上下机身连接接头已成功焊接。多功能机身演示器(MFFD)的8米长的上下机身半壳于2023年运往德国斯塔德的弗劳恩霍夫制造技术与先进材料研究所(IFAM),并使用弗劳恩霍材料与梁技术研究所(IWS,德国德累斯顿)开发的CONTIjoin连续连接技术进行连接。
这项工作是在BUSTI项目中完成的,该项目是清洁天空 2(Clean Sky 2-现在的Clean Aviation)MFFD 计划的一部分,旨在提高使用焊接而不是钻孔和紧固件组装的TPC飞机机身的技术准备水平(TRL),使每月生产60-100架飞机,机身重量减少10%,经常性成本减少20%。

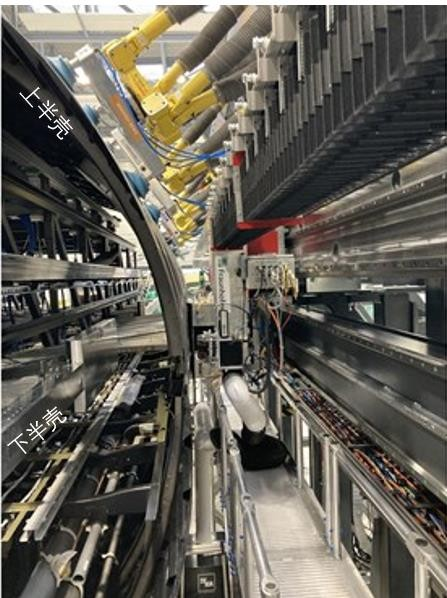

Hexapods(顶部黄色)将MFFD上壳固定在下壳上,同时使用CONTIjoin设备将两者连接在一起(位于图像中心)。
BUSTI 项目团队负责焊接对接条带,以连接机身上下壳体。条带由六条逐渐变宽的带子组成,每次一条,与上下外壳中的一组台阶相匹配。这六条带是由东丽(Toray)TC1225 单向(UD)带制成的 6 层 1.2 毫米厚的固结多向层压材料,该单向(UD)带包括 T700碳纤维(CF)和 Victrex(Lancashire,英国)低熔体聚芳基醚酮(LMPAEK)聚合物。
Fraunhofer IWS 的研究助理埃里克·波尔(Eric Pohl)道,CONTIjoin“实际上是将 CFRTP 连接条带层压板连续共固结到匹配的机身外壳上。这与自动铺丝(AFP)中的固结过程非常相似,但我们使用 CO2激光器,而不是 AFP 典型的纤维激光器。”
因为连接条带层压板从第一个 60 毫米到最后一个 360 毫米逐渐变宽,所以 3.5 千瓦 CO2 激光器(10.6 微米波长)与高度动态的光束反射耦合,该光束反射使能量束在焊缝宽度上振荡。

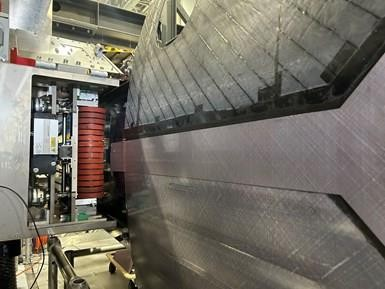

在左侧,ConTIjoin 设备的橙色滚轮在使用碳纤维增强热塑性塑料(CFRTP)连接条带连接上下 MFFD 半壳时施加压力。

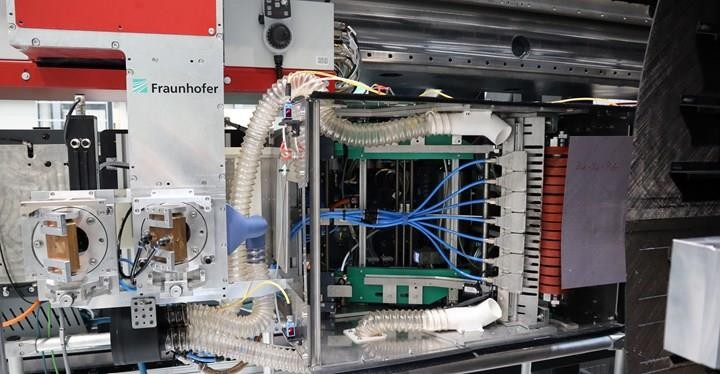

深入了解激光原位共固结末端执行器的光学和机械设置。
BUSTI项目中实现的焊接接头延伸了乘客门切口两侧8米长MFFD机身半壳的全长,最大焊接长度为4.5米。
Aimen Centro Tecnológico(西班牙波里尼奥)和FFT(德国富尔达)通过WELDER项目使用超声波焊接成功完成了MFFD右侧重叠机身接头的额外工作。
与此同时,在德国政府资助的空中客车公司的一个项目中,Fraunhofer IWS正在推进复杂曲面的CONTIjoin,与MFFD机身的单一曲率相比,该项目将于2026年完成。

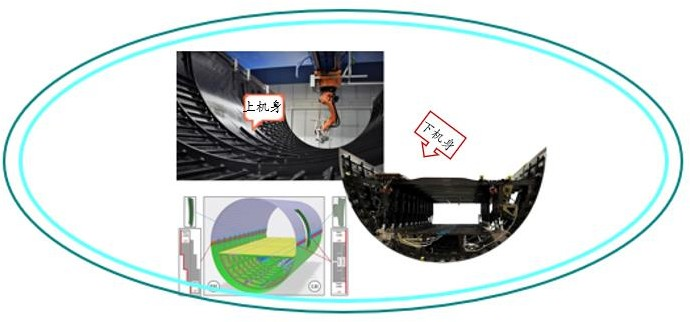

直径4米、长8米热塑复材机身筒体试验件,到此制造工作全部完成。从制造零件、上下壳体组装、上下壳体连接,展示出诸多新设计、新工艺。
