需要注意的是，脂环族环氧树脂的固化交联强度很高，容易因过强的内应力使固化物产生裂纹，从而限制产品的性能（在封装过程中，水分吸收和机械应力是两个影响产品可靠性的主要因素，其中机械应力是由于热膨胀系数（CTE）不匹配而引起的固化应力和冷却应力所致），通常在实际应用中会搭配双酚A型环氧树脂（或氢化双酚A型环氧树脂）来调整体系韧性，本文就树脂搭配时基本特性对比做简要分析供参考。

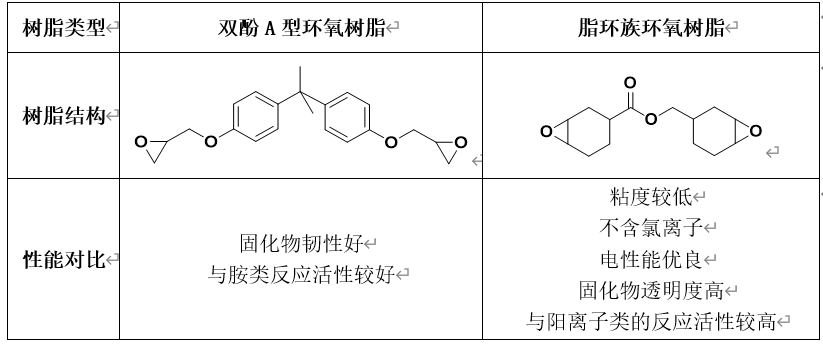

1基本特性的对比
2粘度—温度曲线比较
E51：双酚A型环氧树脂，（环氧当量184~194g/eq），结构式如下：

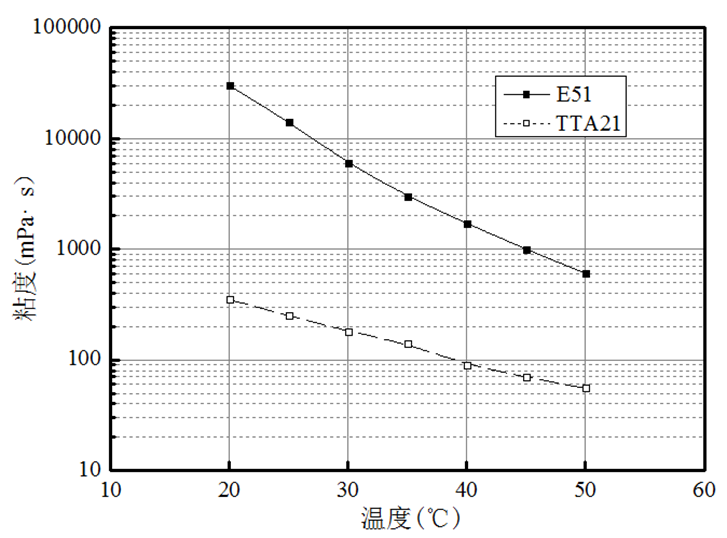

由图1可知：随着温度上升两种树脂的粘度都会下降，双酚A环氧本身粘度较大，相应的粘度变化幅度更大，是配方设计中要考虑的因素。
结论
1）脂环族环氧的透明性和耐热性表现较好，适合高要求的LED环氧封装胶应用，与市场表现相符；
2）脂环族环氧在配方中的降粘效果明显，与普通环氧配合可以在提升整体性能的同时有效控制粘度，有更大的操作空间；
3）考虑吸水率和力学强度等方面的差异，配方要根据实际性能需求对几种环氧树脂的比例做合理搭配。
