为大型圆穹顶开发一种高度可重复的复材制造工艺

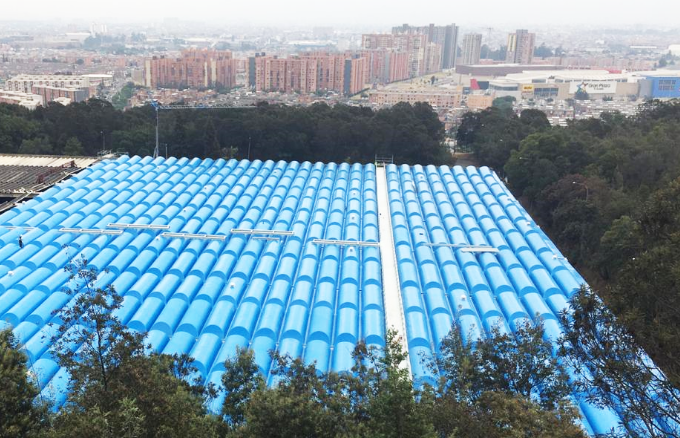

2018年,波哥大的水务公司要在市南部开发一个143米x109米或15587平方米(149英尺x358英尺或53342平方英尺)的饮用水储水罐。复材公司提出了一系列7.6m×2.4m(25英尺x8英尺)半圆形圆顶设计方案,其表面积约为28.5m2(207平方英尺)。一旦确定了制造设计,显然需要制造840个圆顶,以覆盖饮用水储罐存放的总面积。
为了使这一设计成为现实,复材公司与合作伙伴合作,设计了一个有效的流程,以达到高产量和非常低的后处理要求。为了满足客户对具有良好表面光洁度的高重复性工艺的要求,确定了合适的工艺是真空辅助封闭成型法,即轻型RTM法。
波哥大水务项目要求每天生产多达8320公斤的树脂,每天净消费2吨以上的树脂。MVP公司推荐了它的爱国者创新者大容量RTM系统,该系统能够以如此高的速度以单一的单位注入材料。注射用全MVP LRTM工艺进行,包括大容量涡轮自动阀、万向联轴器、密封件和模具附件。该项目还采用了MVP的多色胶衣系统。
从模具的制备到每个穹顶的提取,每件的生产周期只需4小时,注射时间仅为40分钟。迄今为止,复材公司生产的波哥大圆穹顶是哥伦比亚通过LRTM工艺生产的大的部件。
